橋架作為如今一種很常見的工具，其安裝方法在外行人看來很復雜，其實真正懂橋架安裝的人會覺得一點也不難，下面合肥橋架小編就來分析下橋架的幾種安裝方法。

橋架的安裝方法主要分為以下幾種：

沿天花及管道支架安裝

沿墻水平托裝或垂直固定

沿豎井安裝

沿地面安裝

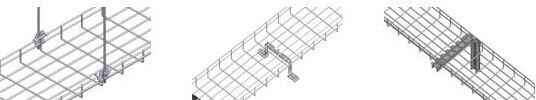

電纜橋架的幾種主要安裝方式（圖）_1

安裝所用支（吊）架可以選用成品或者自制。支（吊）架主要有預埋鐵件上焊接、膨脹螺栓固定等多種固定方式。

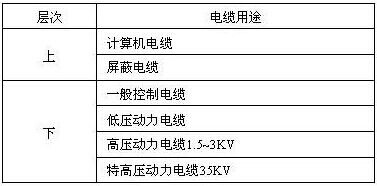

電纜橋架層次的排列是：弱電控制電纜在最上一層，接著一般的控制電纜、低壓動力電纜、高壓動力電纜，依次往下排列，這樣排列有利于屏蔽干擾、通風、散熱等。具體數值如下表：

各層電纜之間的層間距離為：控制電纜>=200mm，動力電纜>=300mm，機械化敷設電纜>=400m

B、橋架的安裝要求：

電纜橋架安裝時應該做至安裝牢固，橫平豎直，沿著電纜橋架水平走向的支吊架左右偏差應不能大于l0mm，其高低偏差不能大于5mm;

電纜橋架與其他管道共架同時安裝時，電纜橋架應布置在管架的一側，當有易燃?xì)怏w管道時，電纜橋架應設置在危險程度較低的管道一側;低壓動力電纜與控制電纜共用同一托盤或梯架時，相互間最好設置隔板;在托盤式橋架、梯架分支、引上、引下處最好有適當?shù)膹澩?連接兩段不同寬度或者高度的托盤、梯架可配置變寬或變高板;支、吊架以及其它所需附件，應按照工程布置條件選擇。
