一、前言
公開數據顯示，2015年中國在用分體空調超過4.8億臺，除家庭外，中小微企業是分體空調的主力軍，一般中小微企業根據規模大小配置空調一般在幾臺到幾十或上百臺。分體空調是中小微企業辦公工必不可少的配置設施，特別冬夏兩季，空調耗電占中小微企業辦公耗電的60%以上。據統計，只有不到5%的單位按照國家規定空調溫度進行設置，更有80%以上的單位員工有過下班忘關空調的經歷！管理人員若加以批評，還會影響員工情緒，或落個“小氣”名聲或其它流言蜚語，如何促使員工合理使用空調成為中小微企業管理者的心頭之憂。
二、企業空調節能管理存在的問題
1、空調有人開沒人關，浪費嚴重：員工離開房間，下班回家，卻沒關或忘關空調的事情經常發生，造成了空調電耗的白白浪費。中小微企業使用的分體空調通常是1匹或1.5匹的掛機和2匹以上的柜機。1匹或1.5匹的掛機功率一般在700瓦至1500瓦之間，對于工作時間為朝九晚五的中小微企業，一臺1.5匹空調晚上忘關約浪費17度電，遠遠超出工作時間所需的約9度電量，浪費約為有效使用的2倍左右！
2、夏季空調溫度設置過低：員工打開空調是總是恨不得立即見效，一般都是把溫度調到最低點；還有就是公共辦公區域由于人員較多，且每個人對溫度的要求不一樣，為了滿足（空調）偏遠區域員工的需要，空調一般都開得冰冷，近處員工都要披著衣服保暖。過低的空調溫度不僅白白的增加電費支出，還會由于室內外溫差過大引起員工熱感冒。據專家測算，夏季空調溫度每提高1℃，可節電約8%～10%。
3、冬季空調溫度設置過高：冬天時，很多空調房間在24℃以上，員工穿著襯衫吹熱空調的情況并不少見。滿足基本的制暖需求后，過高的溫度同樣會增加電費的支出。而據專家測算，在正確使用空調的前提下，制熱空調溫度每降低2℃，可節電約10%?？梢?，制熱時溫度調得過高也嚴重浪費電能。
鄭州春泉節能股份有限公司是國內首家空調云服務商，對中小微企業分體空調的智能節能管理，提供切實可行的產品（云遙控器系列）和配套的技術方案。
三、云遙控器功能介紹
云遙控器是春泉節能在多項專利技術的基礎之上，經過多年的科研積累和艱辛努力研發出的，不僅具有智能節能功能，還具有云端遙控（手機隨時隨地開關）、溫限管理、定時開關、加班模式等多種智能節能應用。云遙控器屬于辦公智能節能產品，操作簡單，使用方便。
云遙控器安裝后，通過APP匹配注冊，便可與辦公室的空調智能互動，可以根據所監測室內溫度、空調運行狀態等信息，對所監測辦公室的空調進行遠程開關和智能節能管理，合理地控制室內空調溫度，提供良好的室內空氣品質。并且能通過情景模式實現日常管理一鍵操作，同時將常用的定時開關、溫限管理、加班模式等直接存貯在云遙控器中，即使沒有網絡也能自動執行，從而使傳統空調更加節能、智能、舒適。
針對中小微企業分體空調的智能節能管理，云遙控器具有以下功能：
1、云端遙控：通過手機APP或登錄網頁，可不受時空限制、隨時隨地開關空調，既能提前打開空調，到辦公室即可享受清涼，也可在沒關或忘關空調時，及時通過手機查看空調狀態或關閉空調，解決忘關空調、白白浪費的煩惱！
2、集中管理：通過移動APP,管理人員可對公司所有分體空調進行集中監測和管理，既可以遠程調節每一臺空調室內溫度、風機檔位、空調模式等，還可通過情景模式設置，對所有空調實現“一鍵開關”，提高了管理效率，降低了人工管理難度。
3、時段管理：根據中小微企業上下班周歷，在電腦或APP上設置辦公室空調的使用時段，如辦公區域空調使用時間（9:00-17:00），時間段內空調處于允許使用狀態，時間段外禁止使用空調或進入加班狀態。加班狀態時空調每2小時會自動關閉一次，杜絕了員工離開忘關空調而造成浪費。
4、溫限管理：云遙控器提供有制冷最低溫度和采暖最高溫度管理功能，設置制冷和采暖時對應房間（空調）的溫度下限和上限，確保辦公室溫度在一個舒適、合理的范圍內，避免空調的過度使用，做到合理地控制室內空調溫度，舒適性和節能效果均十分明顯。相關數據表明，夏季制冷時，空調溫度每提高1度，大約可以節省電力8%～10%，冬季制熱運轉時，設定溫度每降低2度，可以節約10%以上的用電量。如夏季時把室內空調溫度都設定在26℃以上，冬季把室內空調溫度設定在20℃以下，不僅能滿足日常辦公的需要，還能節約相當可觀的電費。
5、定時關機：云遙控器提供了15個定時開關時點，可根據公共辦公區域、會議室、領導辦公室特點設置定時（比如下班）關機時間，到設置時間云遙控器會自動關閉空調，避免人員離開忘關空調而造成浪費！
6、加班模式：云遙控器具有加班模式，當啟用加班模式并設置開始加班時間后，到加班時間就自動進入加班模式，在加班模式下，空調每2小時自動關閉一次，如18點下班，啟用了定時關機和加班模式功能，則空調會在18:00下班定時關機后，在20:00、22:00、24:00、02:00、04:00各自動關閉一次，完全杜絕下班或加班后沒關或忘關空調造成的白白浪費現象。
7、遠程管理：如果（臨時外出）辦公室忘記關空調或要提前打開空調時，可通過手機APP進行開啟或者關閉空調，不受時空距離和空調品牌的限制，使用十分方便。
8、情景模式：手機APP及管理軟件是提供了多達二十個情景模式可供編輯/使用，可根據習慣和需求特點，對空調進行“一鍵管理”。

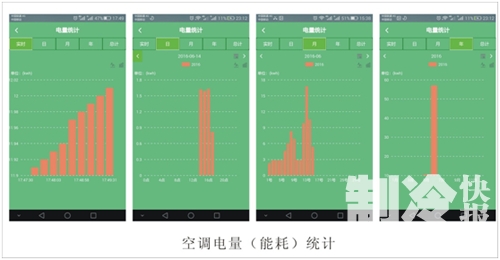

9、能耗報表：可記錄每臺空調的實時、日、月、年的使用情況和耗電數值，為空調的節能管理提供了客觀真實的數據支撐。方便不同部門間進行耗電考核評比，有效促進行為節能，培養節能意識。
10、擴展兼容：可與我公司的云開關、云插座、云溫控器組成一個完整的能源管理網絡，實現對燈光、辦公用電設施（如熱水器、電腦、打印機等）進行統一管理。
四、節能效益分析
1、經濟效益
A、節能分析
（1）溫限管理節能
空調溫度的過高或過低，導致空調過度使用，據國內外的相關研究表明，空調制冷時，設定溫度每提高1℃，可節電8%～10%，如啟用溫限管理功能將夏季制冷時空調溫度限定在26℃以上，比長期24℃的空調溫度可節電20%左右，對長期過度使用的空調，溫限管理的節能效果非常顯著。
（2）時段管理節能
云遙控器具有分時段使用功能。每到空調使用季節，按照中小微企業的空調使用習慣，每天從早8點到晚6點長達10個小時左右的開啟時間，中午下班時空調基本上是不關或忘關狀態，但是通過空調使用時間段控制，可以在中午下班、下午下班（這些非上班時間）自動關閉空調，按照中小微企業上下班的規律可以讓空調運行至少節約3個小時左右，平均節能可達近30%；上班時間由于各種原因臨時外出而忘記關閉空調的情況時而發生，通過手機關閉空調或提前打開空調，可進一步減少能源浪費。
（3）能耗公示節能
云遙控器提供多種智能節能管理方式，還記錄下了每臺空調的實時、日、月、年的使用情況和耗電數值，為實現精細化管理，減少空調使用環節的浪費提供的數據支撐，或用于單位內不同部門進行耗電考核評比，有效促進行為節能，培養主動節能習慣。
多個單位的使用情況表明，本系統不僅便于中小微企業空調的智能節能管理，還可實現節約20%～40%空調耗電。
（4）有利于延長空調器的使用壽命。
中小微企業通過對分體空調的集中管理和智能節能，不僅可以避免了空調的過度使用，杜絕了空調的白白浪費，還可延長空調的使用壽命。
B、節能效果
按2P分體空調分析，平均使用7小時/天計算，每天一臺空調的耗電量約10.5 Kwh，每月（22天）約231Kwh，50臺空調每月約耗電總量約11550Kwh。按節能率30%計算，每月節電量約3465Kwh，折合人民幣約2979元/月，按照一年空調季6個月算，每年可節約17879元左右。
本產品設計使用年限為15年，結合目前樓宇的使用情況，按178794元/年節約計算，在本產品使用壽命期間共可節約268191元。
2、社會效益
采用云遙控器對中小微企業空調進行智能節能管理，不僅為中小微企業減小能源消耗，節省費用支出，還可提高節約意識，為建設節約型、環保型社會做出貢獻。
五、云遙控器的應用
1、產品簡介
云遙控器是由鄭州春泉節能股份有限公司基于多項專利技術研制的高科技自主創新產品，基于移動互聯技術，在普通遙控器的功能基礎上，實現云端操作和節能管理，是“互聯網+空調”的具體應用，是空調智能升級的最佳選擇，適用于住宅、企事業單位、公共建筑、辦公樓等分體空調（包括掛機和柜機），可直接替代普通遙控器，為您提供方便快捷的空調智能節能管理。
云遙控器由云控模塊和云感模塊兩部分組成。云感模塊與云控模塊配對后，通過紅外與空調互動，云遙控器采用無線WiFi/Zigbee接入互聯網，結合電腦或手機APP，實現空調的智能節能管理。

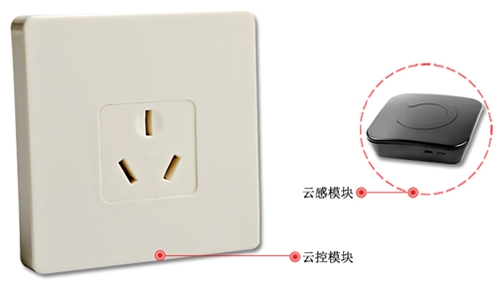

CYK200云遙控器

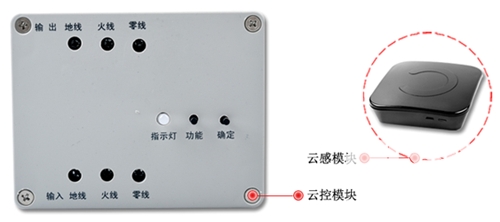

CYK206云遙控器
CYK208云遙控器
2、 技術參數
|
內容
|
說明
|
內容
|
說明
|
|
型 號
|
CYK200-K/206-K/208-k
|
通訊方式
|
WiFi-2.4G b/g/n
|
|
顯示方式
|
指示燈
|
操作方式
|
APP
|
|
自耗功率
|
CYK200-K≤3W
CYK206-K≤5W
CYK208-K≤5W
|
負載電流
|
CYK200-K≤16A（阻性負載）
CYK206-K≤45A（阻性負載）
CYK208-K≤18A（阻性負載）
|
|
設置溫度
|
16℃～30℃
|
環境溫度
|
0℃～40℃
|
|
環境濕度
|
≤80%RH（不結露）
|
外殼材料
|
ABS阻燃
|
云感模塊技術參數：
|
內容
|
說明
|
內容
|
說明
|
|
型 號
|
CYK-G100
|
通訊距離
|
≤10m
|
|
工作電源
|
7號干電池（2節）
|
感溫元件
|
NTC
|
|
環境濕度
|
≤80%RH（不結露）
|
環境溫度
|
0℃～40℃
|
|
溫度精度
|
±0.5℃
|
待機時間
|
≤90天
|
|
遙控距離
|
≤3m（視線距離）
|
外殼材料
|
ABS阻燃
|
|
外形尺寸
|
65mm*65mm*20mm
|
安裝方式
|
粘貼式（無痕雙面膠）
|
3、安裝注意事項
3.1、安裝前，務必請先斷開電源，以免觸電或損毀設備；
3.2、安裝環境應防水、防潮、防震、防人為損壞，嚴禁安裝于浴室、衛生間等潮濕場所；
3.3、CYK200云遙控安裝在標準86盒內，距離地面1.1米以上；CYK206、CYK208云遙控固定在室內機后方隱蔽安全位置。
3.4、安裝接線須專業電工進行，注意接線牢靠，應斷電操作，以免觸電或損毀設備。
3.5、對應圖2、圖3、圖4的接線示意圖正確接線，接線截面積滿足空調工作要求；
3.6、使用本產品的遠程管理功能，須互聯網通訊正?？煽?；
3.7、確保云遙控器的云感模塊電池電量未報警，以免影響正常使用。
4、接線示意圖

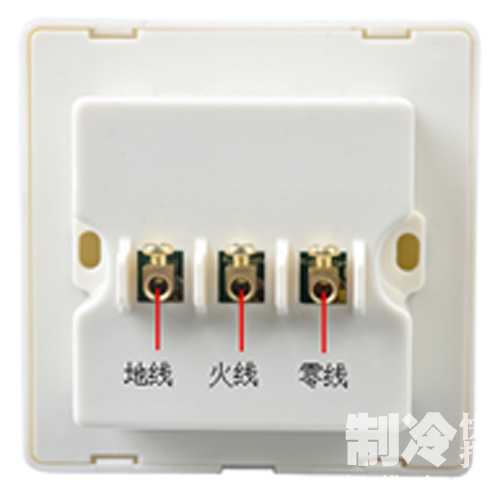

4. 1云遙控器CYK200接線圖
說明：將零線、火線、地線接入相對應的接線柱，切記不要接錯線，以免造成危險或損毀設備。
圖2 CYK200接線圖

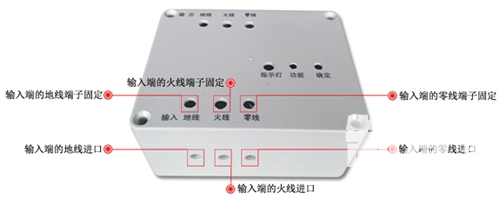

4. 2云遙控器CYK206接線圖
說明：將零線、火線、地線接入相對應的接線柱，切記不要接錯線，以免造成危險或損毀設備。
圖3 CYK206接線圖

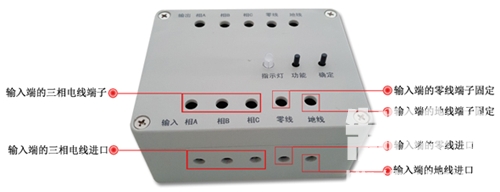

4.3云遙控器CYK208接線圖
說明：將零線、相C 、相B 、相A、地線接入相對應的接線柱，切記不要接錯線，以免造成危險或損毀設備。
圖4 CYK208接線圖

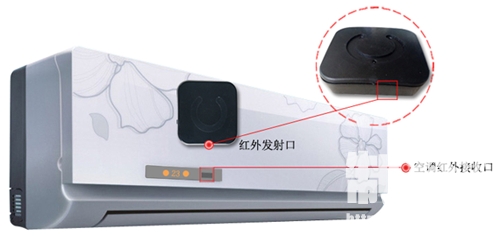

4.4云感模塊安裝
云遙控器的云感模塊采用無痕雙面膠粘貼在空調室內機遙控接收區域，確保云感模塊的紅色區域?qū)士照{(diào)的紅外接收口。粘貼效果如圖5所示。
